Construire anexă a exploatației agricole și bazin apă
Casă cu acoperiș asimetric și fronton vitrat
Date principale
- Funcțiune
- Anexă a exploatației agricole
- Amplasament
- Comuna Crasna, satul Aninișu din Vale, județul Gorj
- Regim de înălțime
- P+M
- Anul documentației
- 2025
- Finanțare
- Fonduri private
Descriere generală
Proiectul documentat cuprinde o anexă a exploatației agricole și un bazin de apă în Aninișu din Vale, comuna Crasna. Prezentarea și planșele selectate urmăresc anexa principală cu parter și mansardă, distinctă de mica anexă tehnică din incintă.
La parter sunt spații de depozitare, baie, scară și accese, iar mansarda include depozitare, baie și balcon. Acoperișul asimetric, balconul și corpul de acces exprimă organizarea interioară.
Fundațiile, zidăria portantă confinată, planșeul din lemn și șarpanta sunt descrise în memoriul de rezistență. Instalațiile electrice, sanitare și termice deservesc anexa; încălzirea folosește centrală pe combustibil solid și radiatoare.
Faze de proiectare
DTAC
Descriere pe specialități
Arhitectură

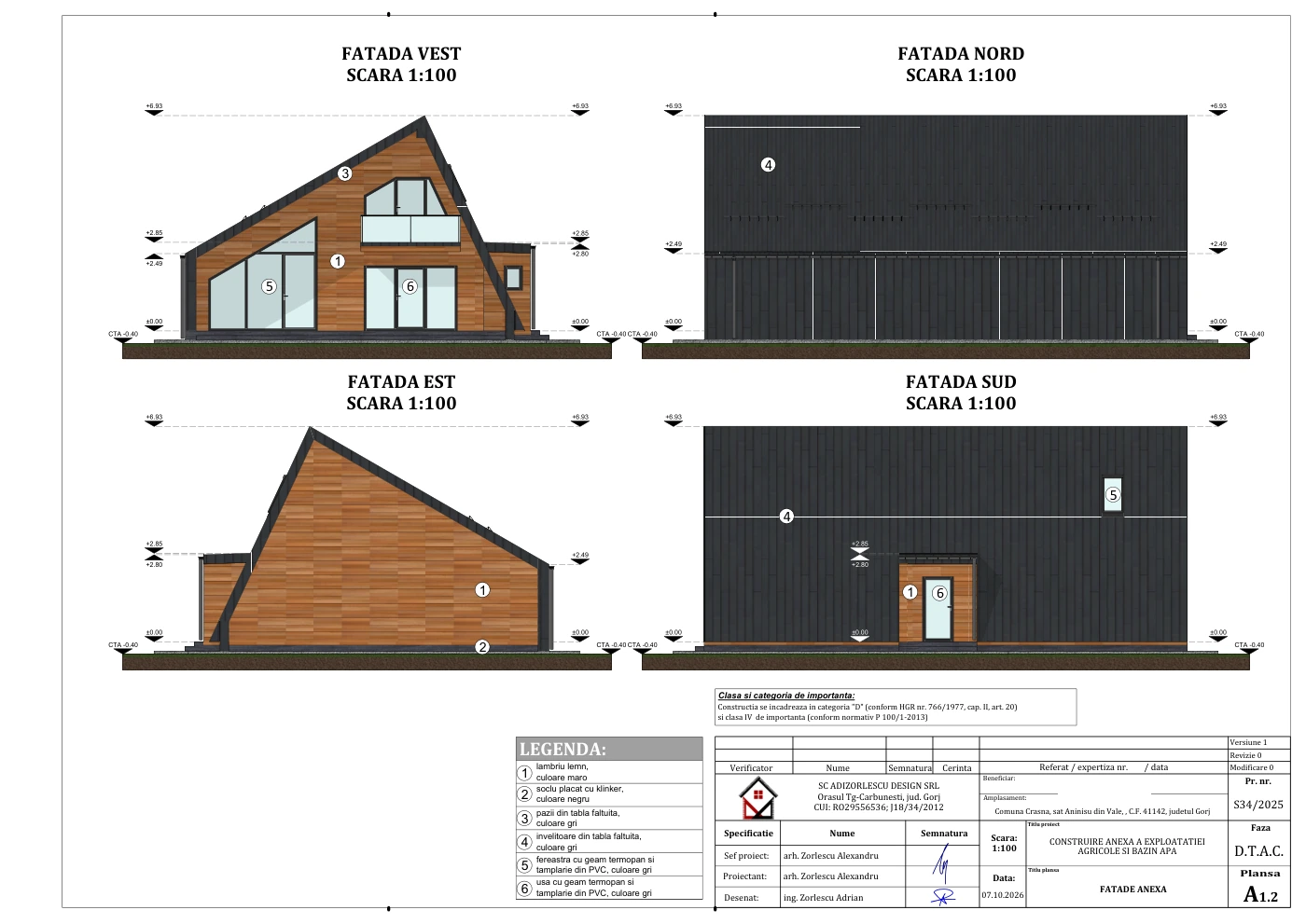

Anexa principală este organizată pe parter și mansardă, cu spații de depozitare, băi, scară, accese și balcon. Planșa actualizată A1.2 arată acoperișul asimetric, balconul și corpul de acces, corespunzătoare randărilor. Învelitoarea este din tablă fălțuită gri pe șarpantă din lemn, iar tâmplăria este prevăzută cu vitraj triplu. Anexa mică pentru centrala termică și bazinul de apă sunt obiecte distincte ale proiectului și nu sunt confundate cu volumul principal.
Structură

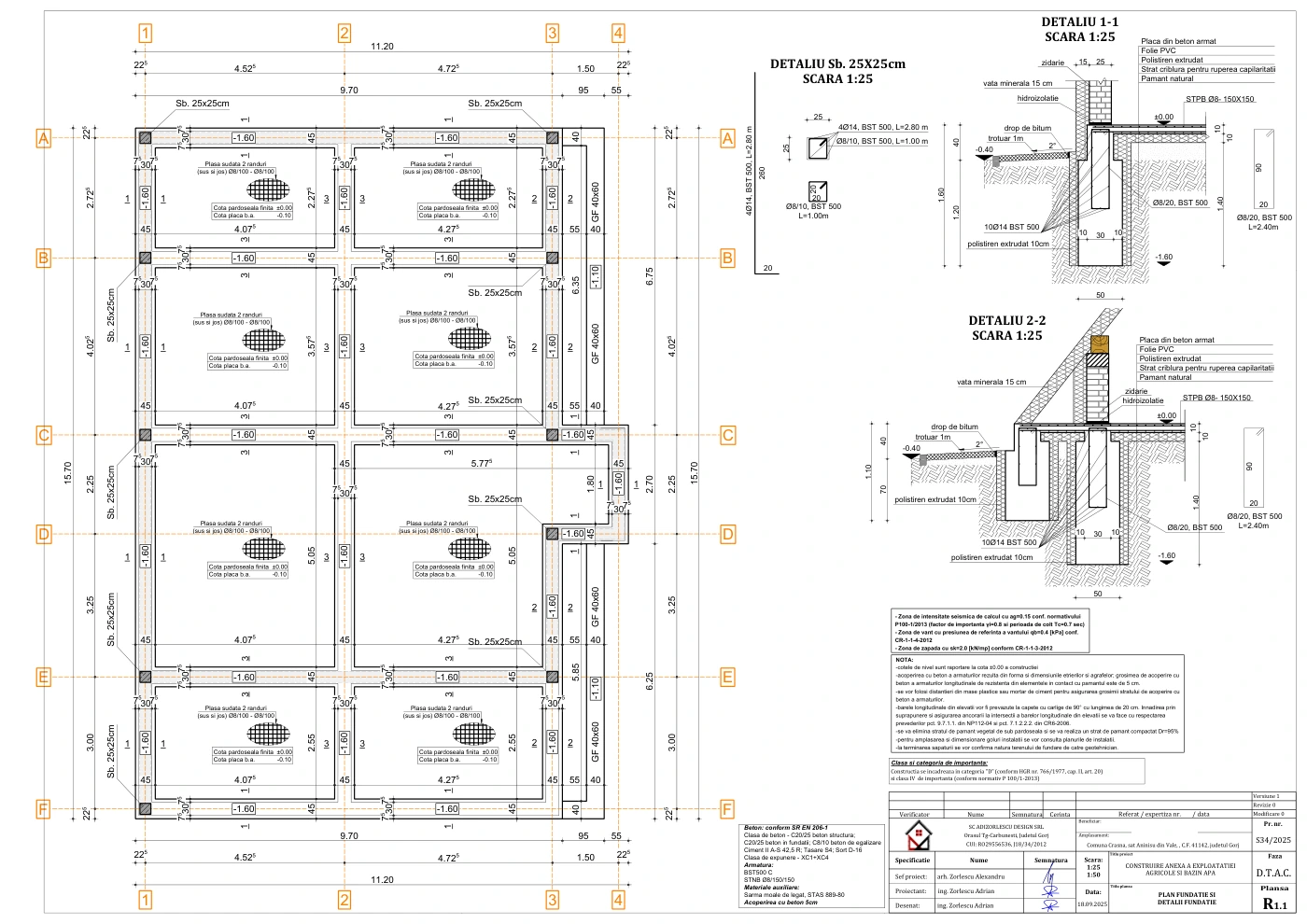

Memoriul de rezistență al anexei principale prevede fundații continue și izolate, cu blocuri din beton și soclu din beton armat, și zidărie portantă confinată cu elemente din beton armat. Planșeul peste parter și șarpanta sunt din lemn. Planșa R1.1 selectată este planul fundațiilor anexei principale; fundația bazinului de apă și cea a micii anexe tehnice nu sunt prezentate ca fundații ale acestui volum.
Instalații
Documentația include instalații electrice pentru parter și mansardă, instalații sanitare și instalații de încălzire. Memoriul termic prevede o centrală pe combustibil solid, radiatoare din oțel și un boiler electric pentru prepararea apei calde. Planșa IE1 este corelată cu compartimentarea anexei principale și prezintă iluminatul și circuitele electrice ale celor două niveluri.

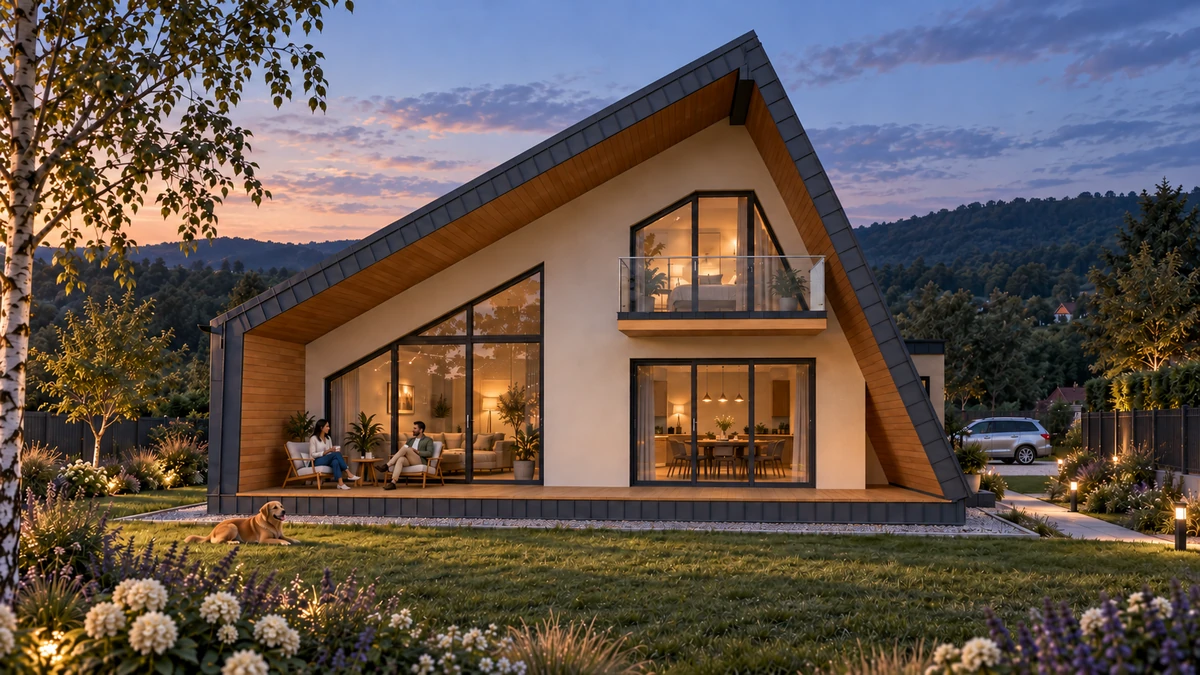

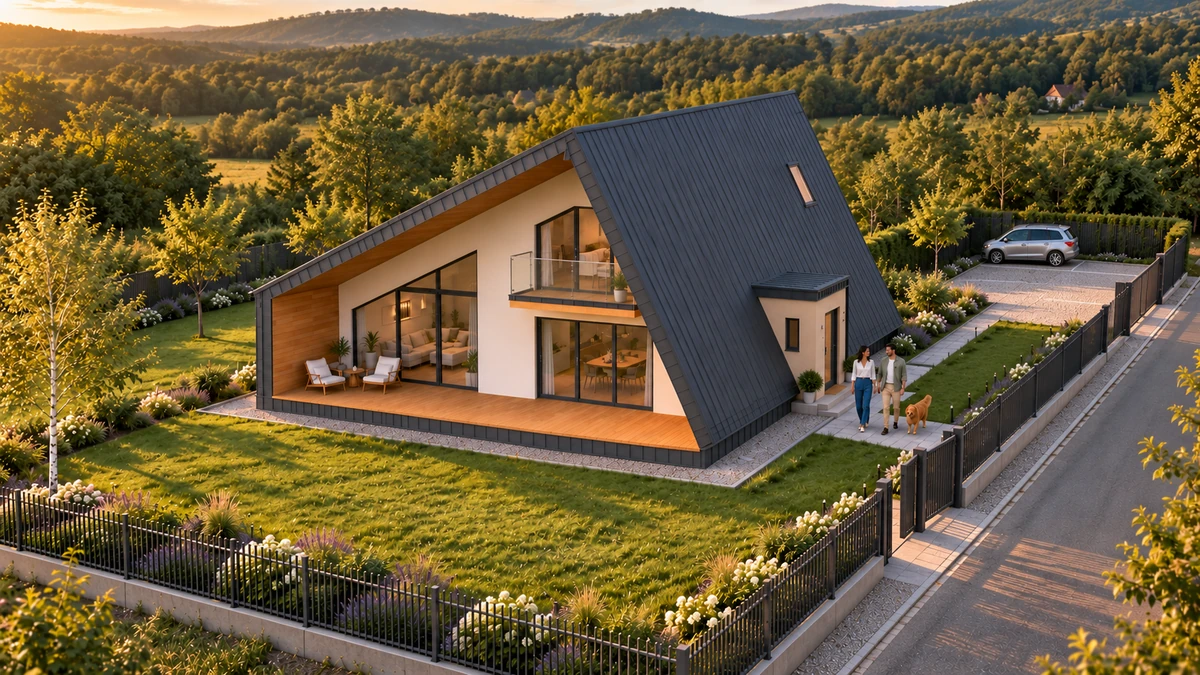

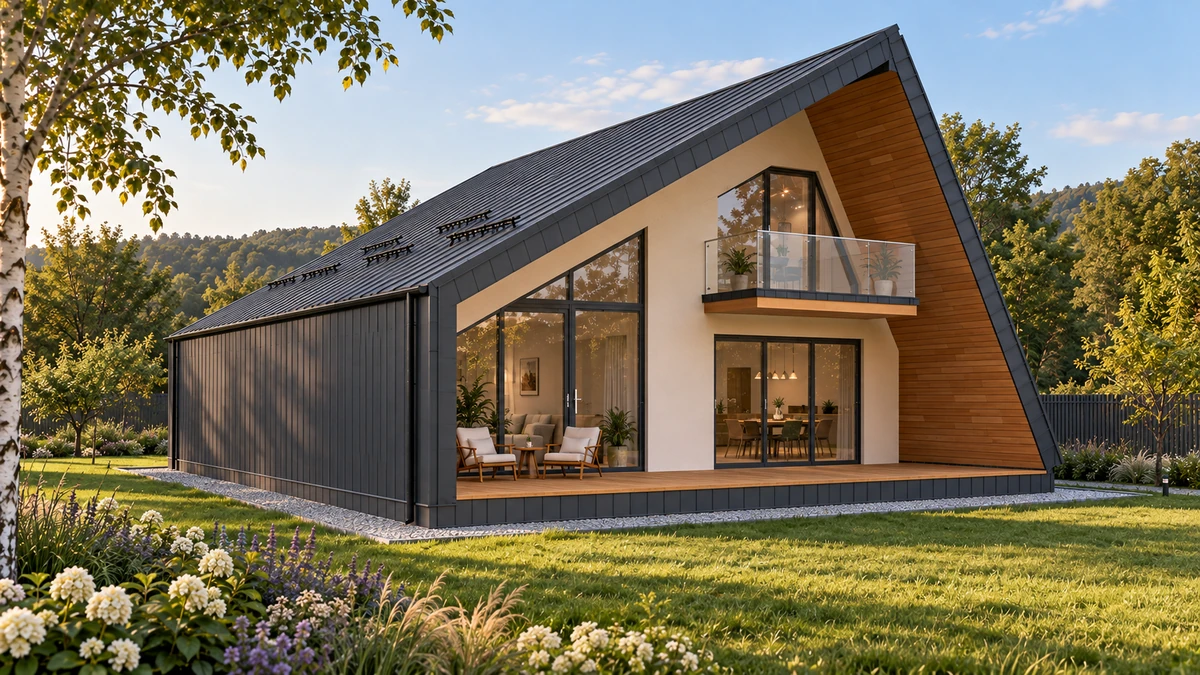

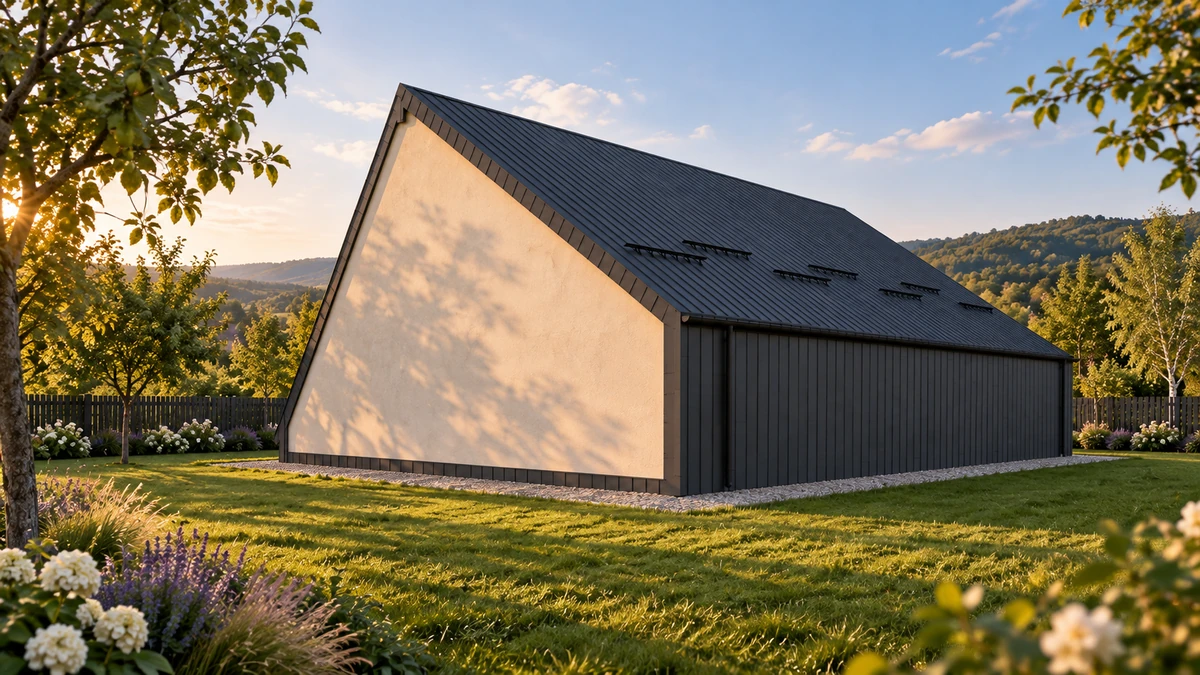

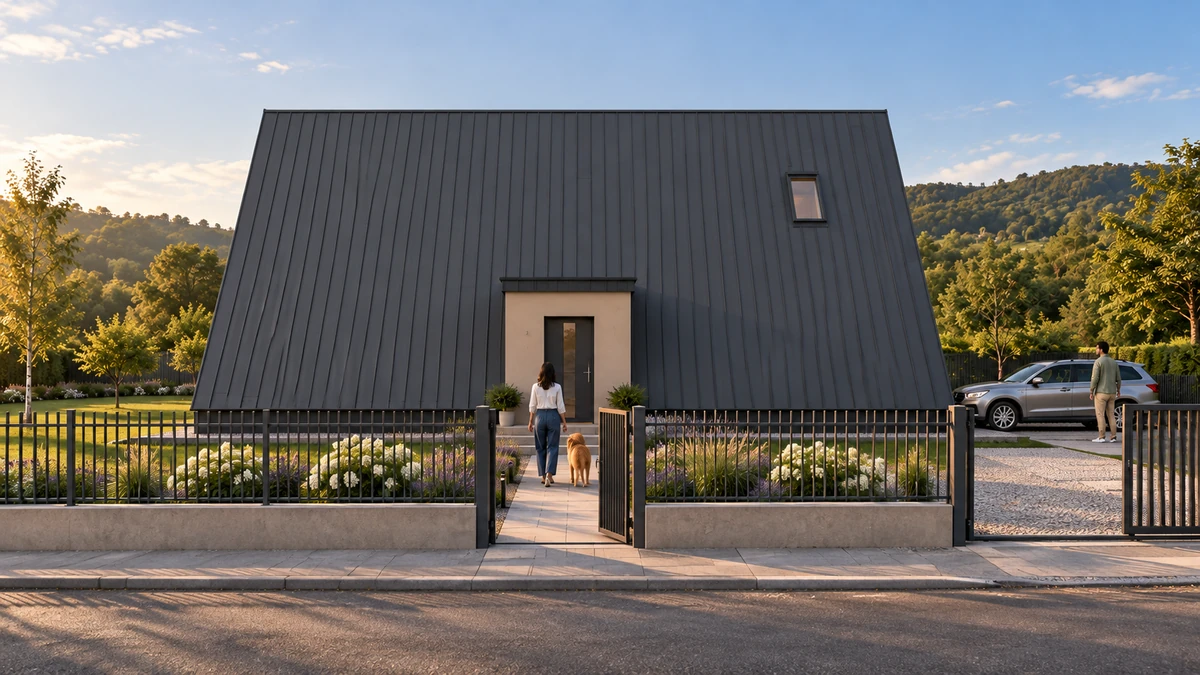

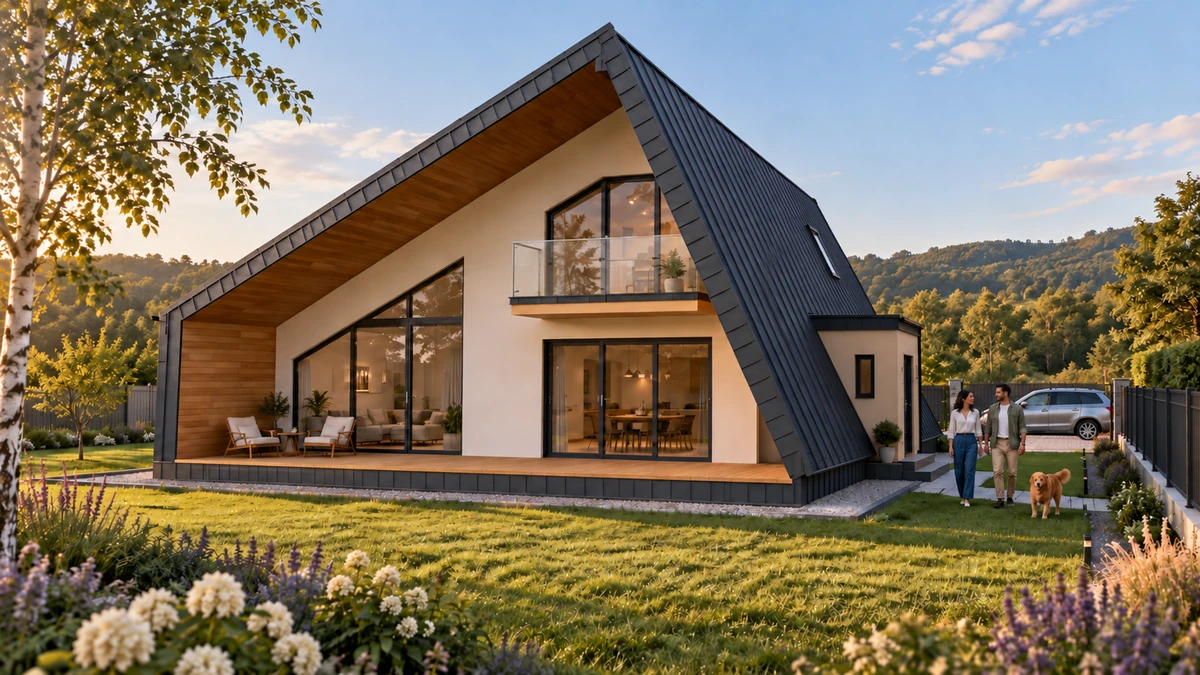

Randări

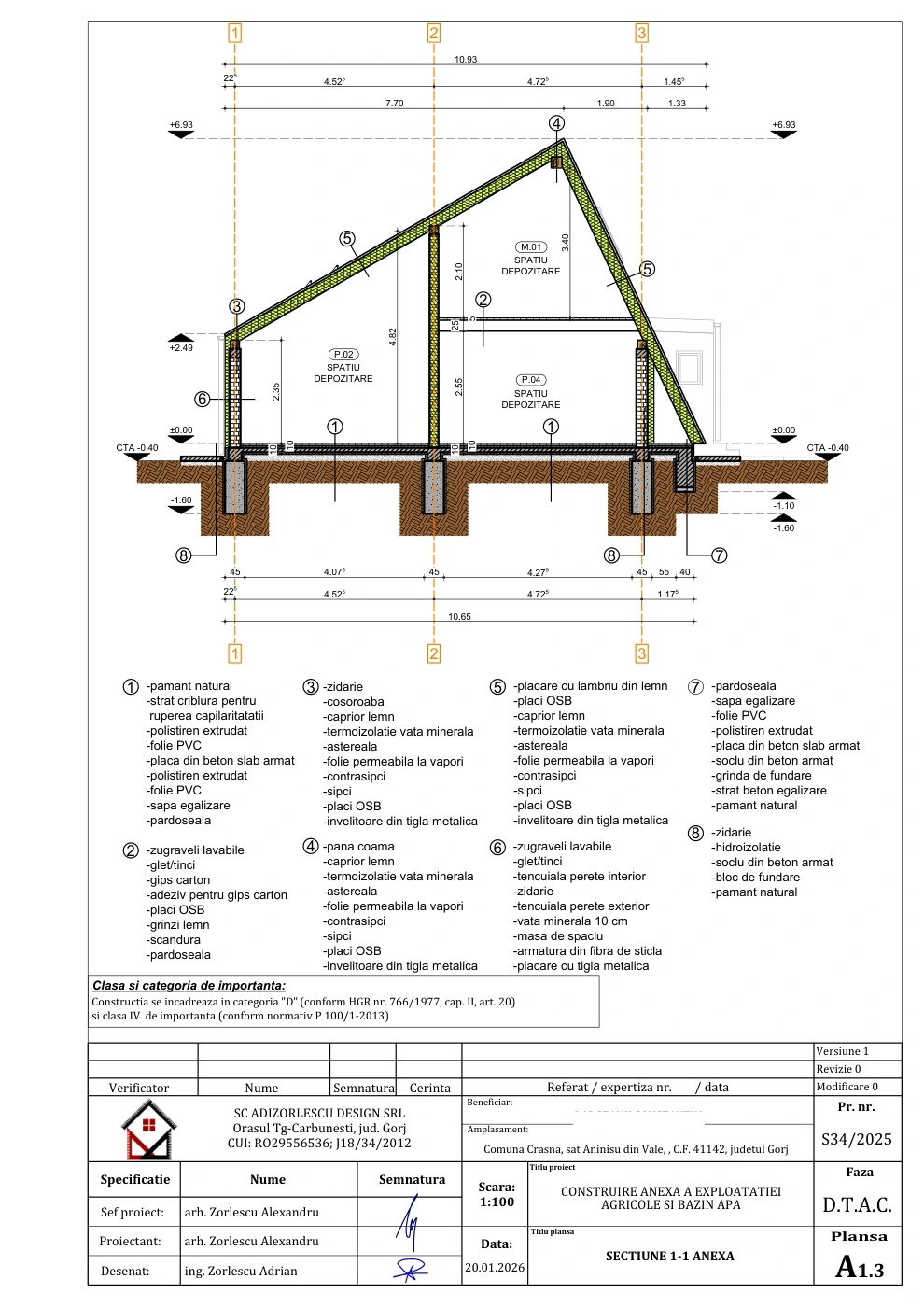

Planșe tehnice
