Construire piscină interioară, spațiu de relaxare și sistematizare pe verticală în comuna Drăguțești

Descriere generală

Proiectul propune o piscină interioară și un spațiu de relaxare în Cârbești, comuna Drăguțești. Varianta tehnică documentată cuprinde zona bazinului, recepție, vestiare, saune, salină, masaj, bar, grupuri sanitare și spații tehnice și de depozitare.

Corpul bazinului are structură metalică, iar zona de servicii folosește zidărie portantă confinată. Sunt prevăzute pompe de căldură, încălzire prin pardoseală, alimentare din rețelele publice și evacuarea apelor uzate în bazin etanș vidanjabil.

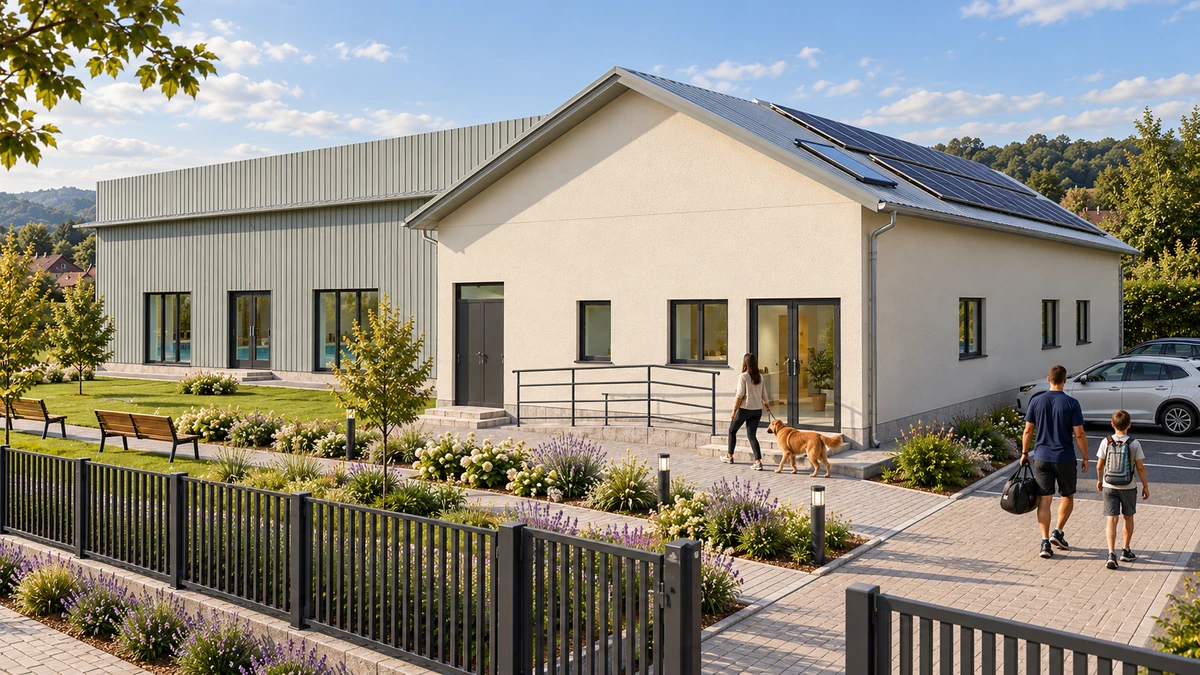

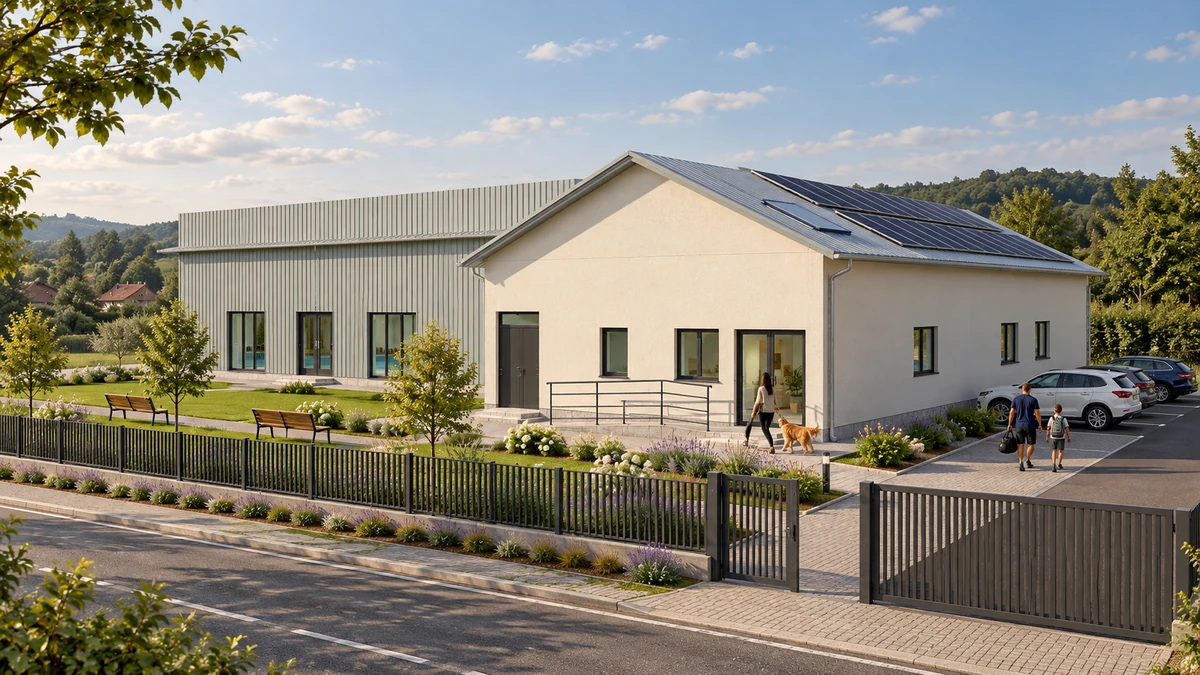

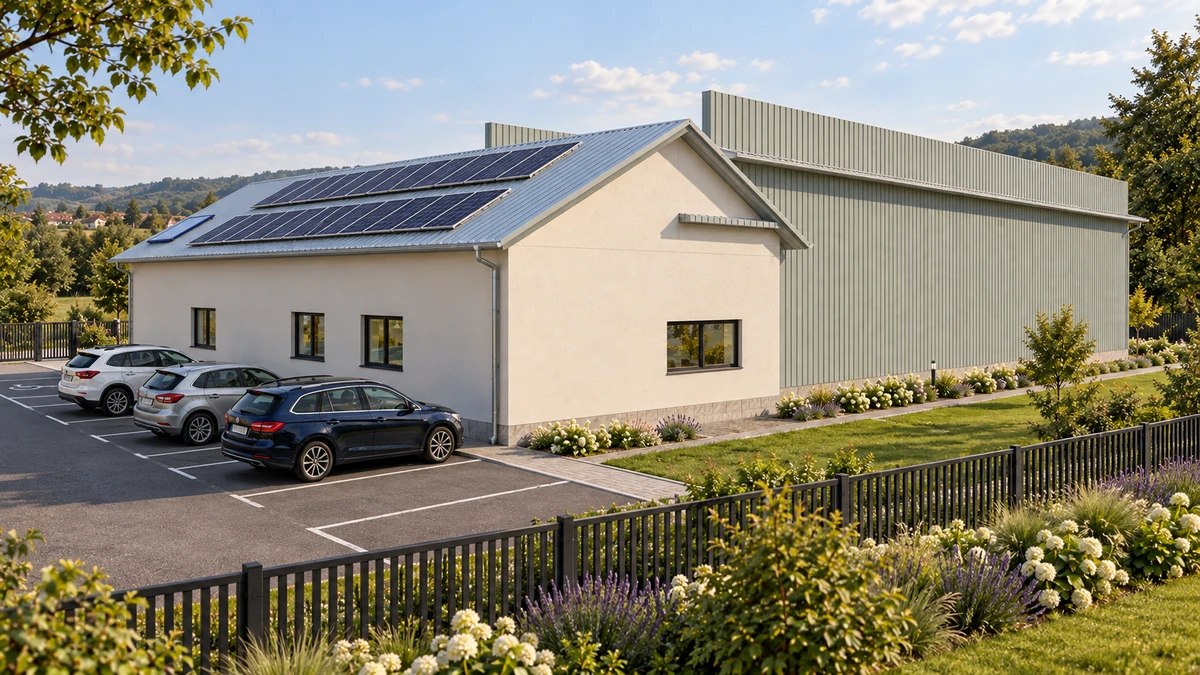

Planșele prezintă varianta tehnică documentată a aceluiași proiect. Randările diferă la unele goluri ale fațadei est și la amplasarea panourilor fotovoltaice; aceste detalii sunt citite separat în desenele tehnice.

Faze de proiectare

SF

DTAC

Descriere pe specialități

Arhitectură

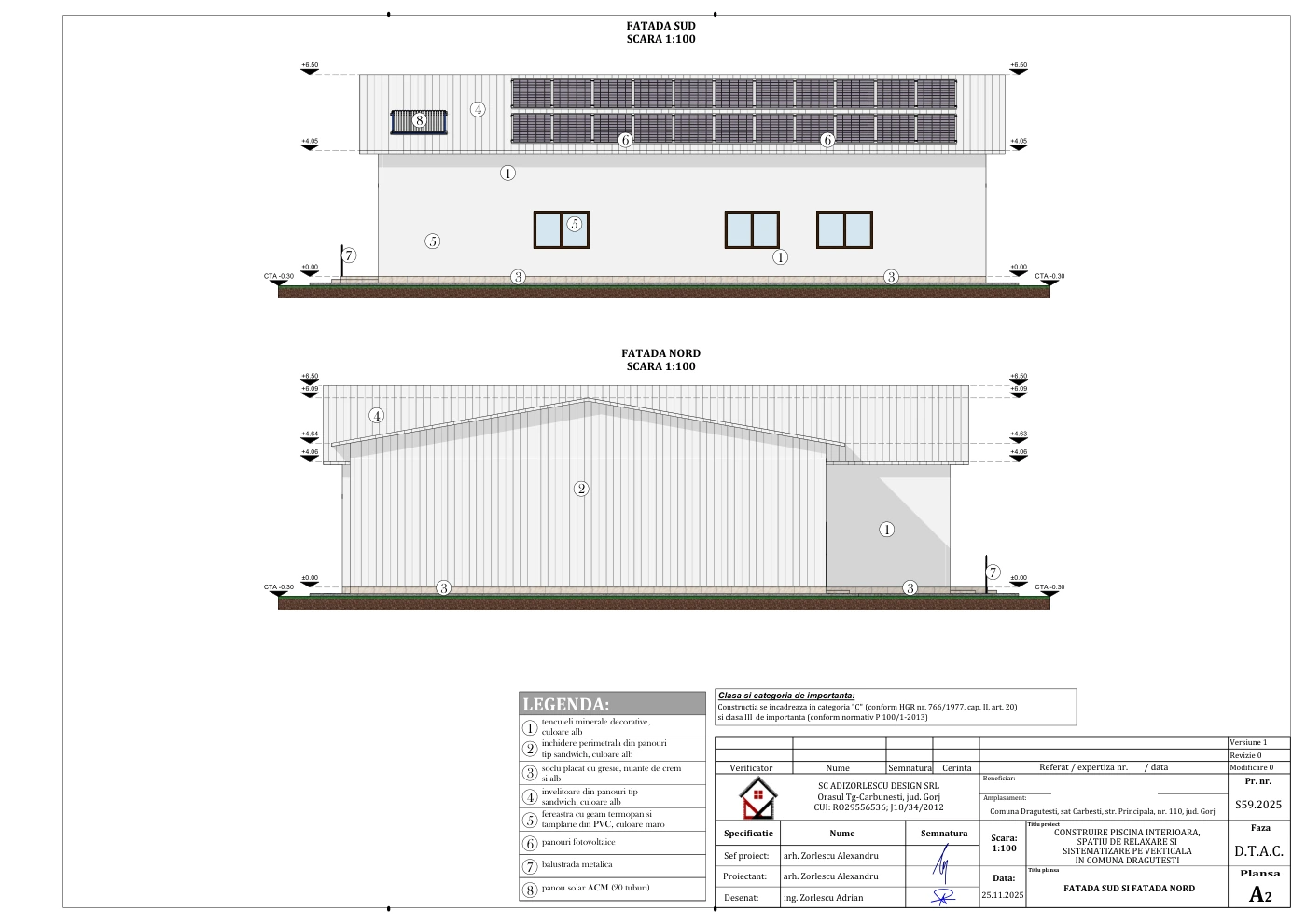

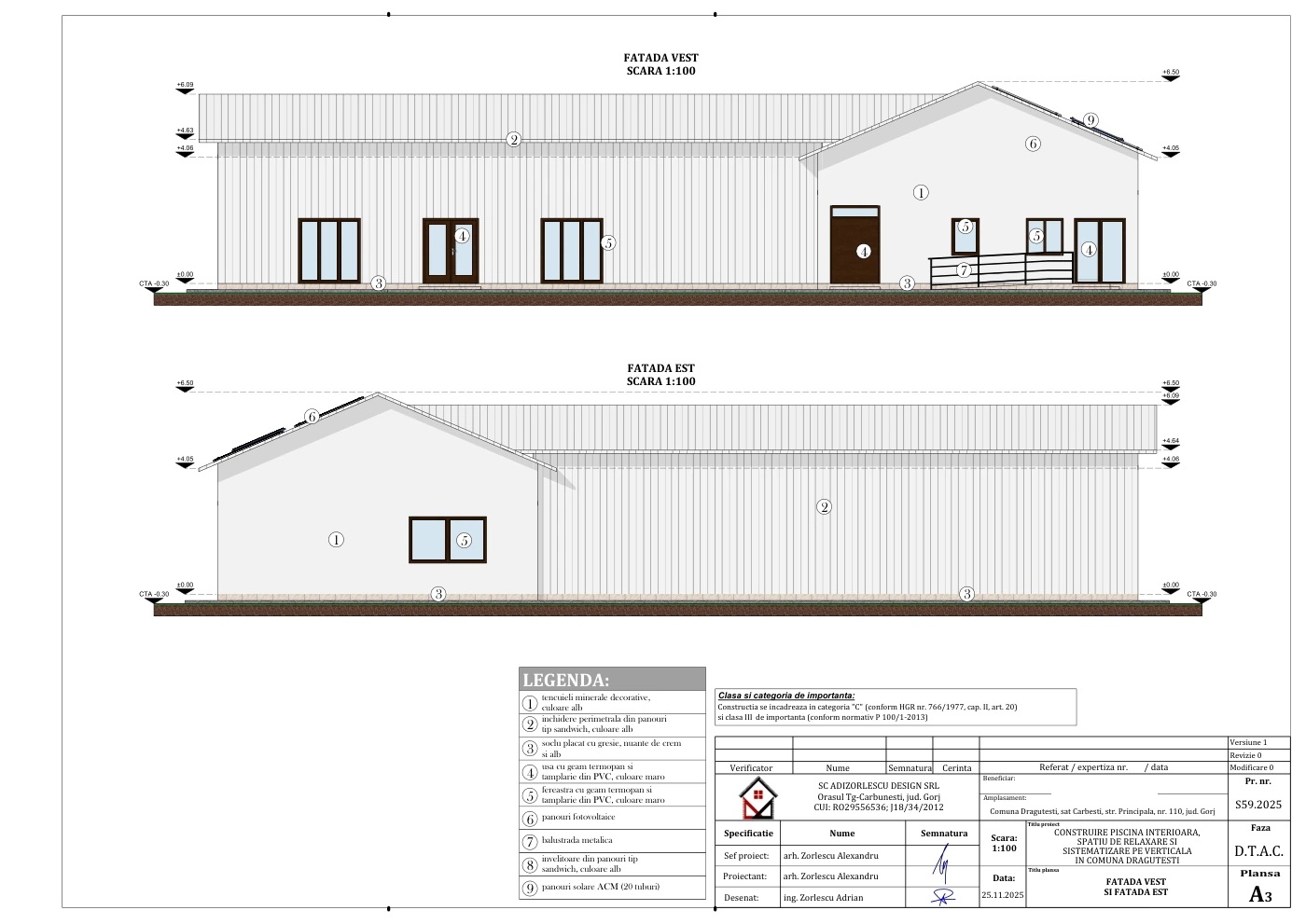

Varianta tehnică documentată este organizată pe parter, cu un corp înalt pentru bazin și un corp de servicii pentru recepție, vestiare, saune, masaj, bar și grupuri sanitare. Accesul principal și rampa se află pe fațada vest. Finisajele interioare sunt diferențiate după utilizare, cu gresie, granit și deck din lemn în zonele descrise în studiu. Planșele păstrează geometria și compartimentarea documentate; unele goluri de pe fațada est și pozițiile panourilor fotovoltaice diferă de randări.

Structură

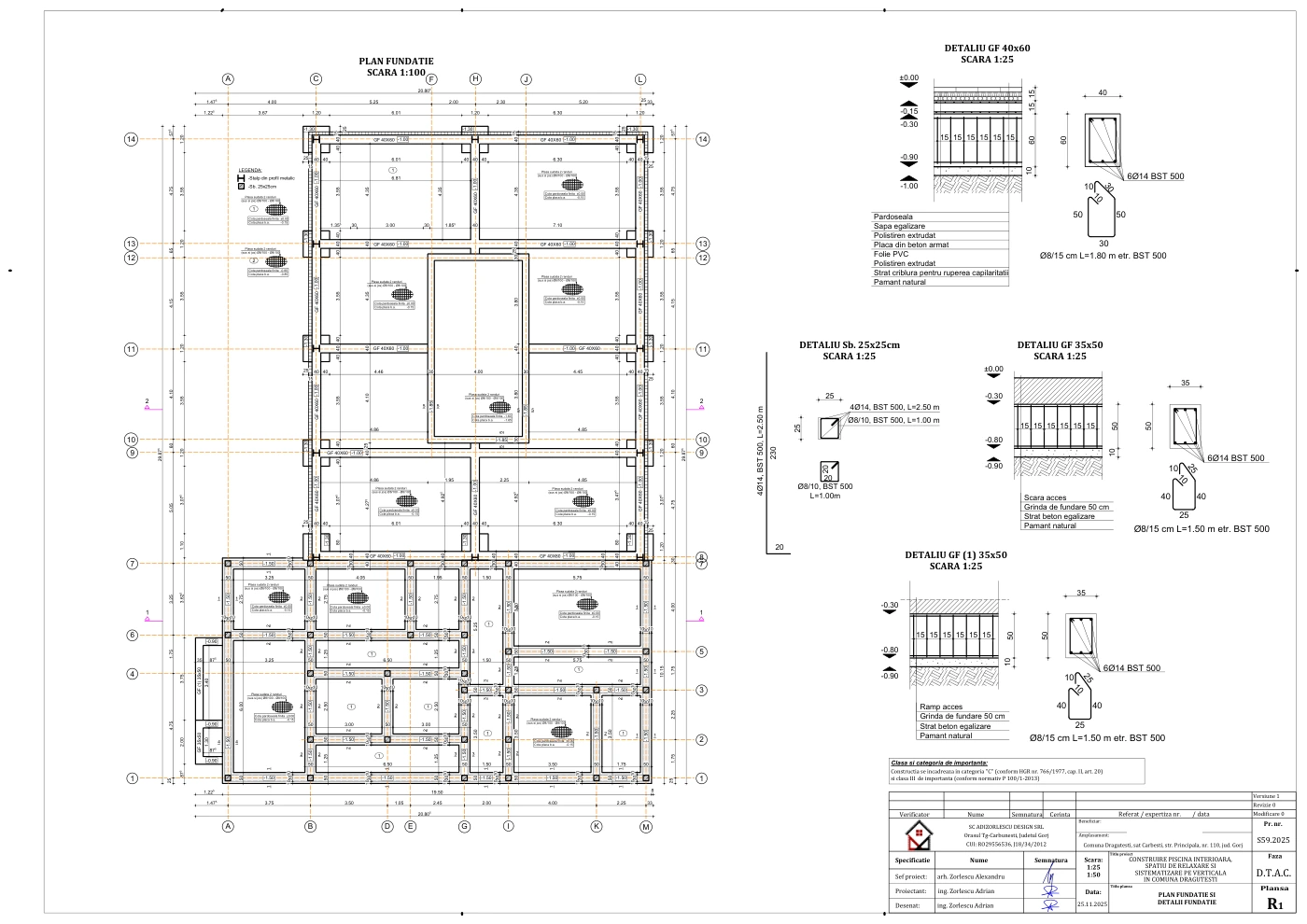

Scenariul recomandat prevede o structură mixtă: zidărie portantă de 25 cm, cu elemente de confinare și planșee din beton armat în zona serviciilor, respectiv stâlpi și ferme metalice pentru corpul bazinului. Închiderile și învelitoarea corpului metalic sunt prevăzute din panouri sandwich. Planșa R1 prezintă fundațiile variantei tehnice documentate, corelate cu axele celor două corpuri.

Instalații

Pentru varianta tehnică documentată sunt prevăzute alimentarea electrică și apa potabilă din rețelele publice, pompe de căldură pentru încălzire și apă caldă și un sistem de încălzire prin pardoseală. Apele uzate menajere sunt conduse la bazinul etanș vidanjabil propus. Studiul include panouri fotovoltaice; amplasarea lor din planșele tehnice diferă de cea simplificată în randări. Planșa IE1 prezintă instalațiile electrice ale parterului.
